冷卻塔銅管穿孔失效分析

　　冷卻塔作為循環水做冷卻劑冷卻溫度的裝置，進行冷卻塔氣體更換產生蒸汽將冷卻塔產生的能量集合在某個端口處，穿孔銅管失效分析，現在的冷卻塔新塔設計是通過端口處調整循環水流量和以便于維護。

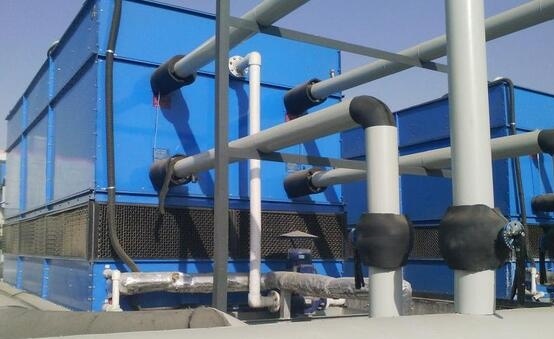

　　冷卻塔熱交換器

　　用于冬季供暖和夏季制冷的冷卻塔熱交換器，通過銅管內所載的乙二醇溶液實現對機組的循環冷卻。某批銅管投入使用僅半年便出現泄漏故障，檢查發現有兩根銅管發生了穿孔，造成冷卻劑泄漏，致使設備運轉失效。

　　之后已對發現的孔洞進行了焊合修補，但在此之后又陸續發現銅管上多處存在小孔。為防止出現更嚴重的設備安全運行事故，北京有色金屬研究總院分析測試所的劉淑鳳等對該冷卻塔熱交換器銅管產生小孔的原因進行了分析。

　　分散性和集中性的圓形孔洞

　　冷卻塔所用的銅管表面多處可見分散性和集中性的圓形孔洞，銅管外表面分布著一層腐蝕產物。銅管材料本身的化學成分及顯微組織均未見異常。能譜及XRD分析結果表明，銅管的腐蝕坑底有氯化物存在，而腐蝕產物中氯元素特征峰較高，致使銅管在該運行環境中發生了小孔腐蝕。

　　循環冷卻水的全鹽量很高為發生電化腐蝕提供了條件。水質中有銨鹽，整個循環水溶液呈堿性，這對于銅會促發均勻腐蝕行為，現場銅管表面存在的“銅綠”現象應與這種化學腐蝕行為有關。

　　水質的化學成分分析

　　從水質的化學成分分析結果上看，未經使用的自備井水成分正常，而使用過的冷卻循環水中的電解質濃度較高，氯化物含量較高。究其原因應是水分暴露在大氣中不停地揮發，長期只是不斷補充水源，而未及時更換整池的循環水，致使可溶性氯鹽不斷地濃縮，再者含氯的阻垢緩蝕劑的添加也是氯的來源之一。

　　建議采用自備井水作為循環冷卻水時要定期及時更換新鮮的水，防止氯離子及可溶性鹽含量過高導致孔蝕。若添加阻垢緩蝕劑時，應選擇不含氯的產品。另外建議添加循環水處理設備，降低氯離子及總鹽含量，也可采用去離子水。

　　小編總結一下冷卻塔穿孔銅管分析原因是由于維護不當,致使所用循環水中氯離子結合氫離子形成酸性物質，冷卻塔塔內水分揮發，未及時更換塔體的循環水，致使氯化物鹽質濃縮進而腐蝕冷卻塔銅管導致穿孔。

文章來源： 冷卻塔銅管穿孔失效分析 http://www.yiladesc.com/news/328.html

文章關鍵詞:
