冷卻塔怎么安裝,冷卻塔施工注意要點(冷卻塔安裝圖)

發布者：閉式冷卻塔廠家發布時間:2023-05-07 閱讀數：884

冷卻塔怎么安裝,冷卻塔安裝注意要點

一、施工流程

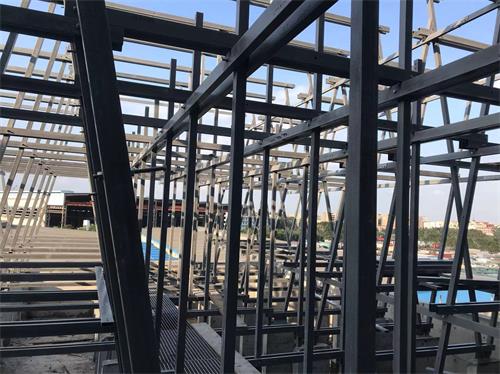

土建基礎定位→預埋鋼板→制作基礎鋼架→冷卻塔安裝→水管安裝連接

二、施工工藝

1、冷卻塔的基礎要按照設計的型號和基礎尺寸施工，對照設計，如設計無規定時，對照現場設備的實物進行施工、檢查及驗收。冷卻塔基礎驗收合格后方可進行設備安裝，設備基礎的各連接部件采用熱鍍鋅或不銹鋼螺栓，其緊固力一致、均勻。

2、進出水管在冷卻塔的接口處設支座。

3、先將塔支架安裝在基礎上校正找平，與基礎預埋件焊牢。

4、將下塔體按編號順序固定在塔支架上并緊固，再與底座固牢求下塔體拼裝平整，拼縫處放有膠片或者糊制1mm玻璃鋼膠水以保證水密封良好，安裝托架及填料支架，并放上點波片，要求雙片交叉推疊，每層表面平整，疏密適中，間距均勻與塔壁不留空隙。

5、將上塔體編號依次連接，并擰緊螺栓，將風機支架安裝在風筒上，電機、風機安裝在支架上，風機旋轉面應與塔體軸線性垂直，葉端與筒壁間隙均勻，使風機保持平衡，減少振動，注意風向朝，安裝要保證緊固件無松動。嚴禁強行裝配和任意敲擊玻璃鋼構件，以免損壞和變形，影響使用。

6、相鄰殼體要保證不漏風，布水管安裝面要求水平，安裝噴頭布水器時先安裝好進入主管再裝配水管，校對水平后安裝噴頭冷卻塔必須進水干凈清潔嚴防殘渣污垢雜物堵塞管道及布水孔。

冷卻塔安裝注意要點

三、冷卻塔安裝注意要點

1、冷卻塔安裝排列整齊，中心線垂直于地面，確保布水器及電動機風機正常工作。風機葉片與風筒部分的間隙要一致。

2、安裝中央進水管時，要保證布水器位于冷卻塔中心，進水管要垂直，保證進水管處于水平位置,進出水管在冷卻塔的接口處設支座。

3、冷卻塔水平安裝,成排冷卻塔安裝排列整齊，各管路及支架的排列整齊美觀，閥門的設置考慮操作方便為前提。

4、單臺冷卻塔安裝水平度和垂直度允許偏差均為1‰。同一冷卻水系統的多臺冷卻塔安裝時，各臺冷卻塔的水面高度應一致，高度差不大于30mm。

5、冷卻塔的出水口及噴嘴的方向和位置正確，積水盤嚴密無滲漏。
