冷卻塔防腐幾個(gè)實(shí)用的方法

　　今天小編給大家介紹下冷卻塔防腐幾個(gè)實(shí)用的方法，讓大家對(duì)冷卻塔保養(yǎng)有更多的了解。

　　眾所周知，冷卻塔防腐一直以來(lái)是一個(gè)比較嚴(yán)重的話題，困擾著多數(shù)廠家以及企業(yè)。如何對(duì)冷卻塔進(jìn)行防腐問(wèn)題。下面就淺談如何對(duì)冷卻塔進(jìn)行防腐。

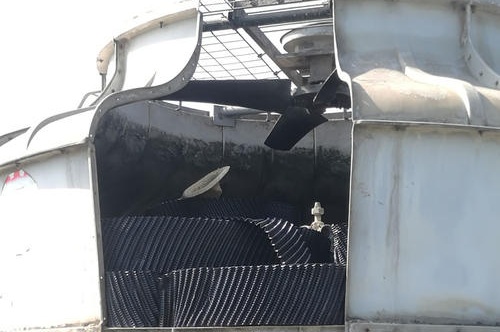

　　冷卻塔一般會(huì)受到工業(yè)腐蝕是因?yàn)楣馨迮c列管的焊接一般采用手工電弧焊，焊縫形狀存在不同程度的缺陷，使用時(shí)管板部分與工業(yè)冷卻水接觸，工業(yè)廢水中的雜質(zhì)或其它成分都會(huì)構(gòu)成對(duì)管板和焊縫的腐蝕。

　　冷卻塔防腐常用方法

　　1.對(duì)砼配合比再次試驗(yàn)調(diào)整,在砼配合比試配過(guò)程中，加入了足夠量的粉煤灰，其目的減少水泥用量，降低水化熱和砼的絕熱溫升。加入適宜澆灌時(shí)環(huán)境溫度的外加劑，其目的是減少用水量，增加砼和易性。

　　2.在原跳倉(cāng)施工段的基礎(chǔ)上重新劃分澆灌段的長(zhǎng)度，并設(shè)后澆帶采用在相鄰段之間留設(shè)后澆帶的施工方法，分段施工長(zhǎng)度控制在30m以內(nèi)。后澆帶長(zhǎng)度為2m，并保證在相鄰段砼澆灌后21天以上實(shí)施后澆，其目的：一是盡量保證砼的連續(xù)澆灌，加快環(huán)基總體施工進(jìn)度;二是確保先澆段在三周的養(yǎng)護(hù)期間盡量自由釋放內(nèi)應(yīng)力;其三，保證后澆帶即可釋放應(yīng)力，又有利于施工縫的嚴(yán)密。

　　3.強(qiáng)化施工縫處理,在相鄰段上部留設(shè)橡膠止水帶，后澆帶兩側(cè)模板采用磚模，在后澆帶砼中參微量膨脹劑以補(bǔ)償砼內(nèi)部的收縮防止出現(xiàn)裂縫，使其與相鄰段砼得以很好的結(jié)合。經(jīng)過(guò)改進(jìn)，相鄰段砼澆灌得以連續(xù)進(jìn)行，澆灌后集中進(jìn)行養(yǎng)護(hù)，有效的縮短了施工日期，拆模后下道工序可連續(xù)進(jìn)行。

　　4.強(qiáng)化上表面的抹壓,砼澆灌后，上表面灰漿較厚，宜采取在砼初凝前鋪撒干凈的碎石，用木抹子將石子拍入砼內(nèi)搓平、壓實(shí)，最后一遍用鐵抹子收光，以防止砼表面產(chǎn)生裂縫。

　　5.強(qiáng)化測(cè)溫和養(yǎng)護(hù)工作,砼澆灌后應(yīng)及時(shí)進(jìn)行測(cè)溫，宜選用便攜式建筑電子測(cè)溫儀，砼澆灌前埋設(shè)測(cè)溫導(dǎo)線，測(cè)溫工作自砼澆灌后立即跟蹤進(jìn)行連續(xù)測(cè)量，24h內(nèi)每2h測(cè)一次，以后每4h測(cè)上次，10d～28d每6h測(cè)一次，隨時(shí)掌握砼各部位的溫度變化，及時(shí)采取相應(yīng)措施，保證砼內(nèi)外溫差不超過(guò)25℃。砼澆灌后及時(shí)覆蓋薄塑料布、巖棉被，保溫保濕加以養(yǎng)護(hù)。

　　以上是小編給大家介紹的冷卻塔防腐幾個(gè)實(shí)用的方法了，后續(xù)還有更多的介紹哦，多多關(guān)注我們吧。

文章來(lái)源： 冷卻塔防腐幾個(gè)實(shí)用的方法 http://www.yiladesc.com/news/153.html

文章關(guān)鍵詞:
